云南红塔彩印包装有限公司VOCs深度治理项目施工介绍
作者：www.ynsyhb.com 时间:2023-11-14 15:10  点击: 次

云南燊永环保科技有限公司于2022年10月中标云南红塔彩印包装有限公司VOCs废气治理项目，经公示后签订合同，同年12月组织土建施工，2023年2月主体设备到场并组织安装工作，于2023年4月完成所有安装工作，具备试机条件。云南红塔彩印包装有限公司于1993年06月08日在玉溪市工商行政管理局登记成立。公司经营范围包括生产和销售彩印包装纸盒（烟包装纸盒、牙膏包装纸盒、药品包装纸盒等）系列产品。生产设备包括一台九色博斯特凹印机和四台海德堡胶印机，丝印机一台。生产过程中产生的挥发有机物（原料）主要由凹印水性油墨和醇性油墨、胶印 UV 油墨和胶印普通油墨、丝网油墨、稀释剂组成。本项目废气治理采用两个系统共用一个排气烟囱的工艺。

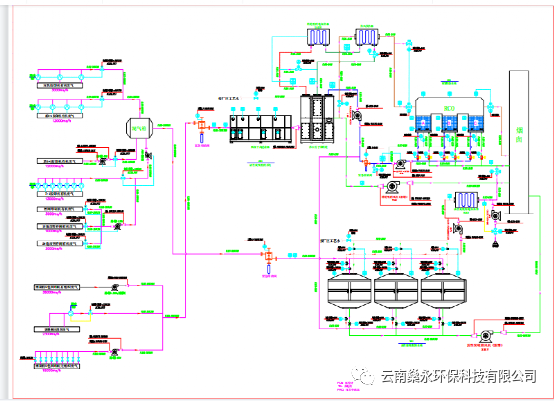

废气处理工艺流程图
系统一：凹印机+调墨间废气：四级干式过滤器+沸石分子筛转轮吸附+RCO组合工艺（RCO炉采用电加热）；
系统二：胶印机+危废暂存间+丝印机废气：活性炭吸附脱附后进（系统一）RCO炉处理工艺。
正常运行时，一个完整的吸附脱附和蓄热式催化燃烧工艺流程如下：
凹印机印刷产生的有机废气经过前端的管道输送至四级干式过滤器，经四级干式过滤器进入沸石转轮吸附后达标排放。吸附于转轮上的污染物质通过脱附后进入RCO燃烧。
胶印机印刷产生的有机废气经过前端的管道输送至活性炭箱吸附后达标排放。吸附于活性炭上的污染物质通过脱附后废气进入RCO炉燃烧。
经脱附后的废气，经过高效换热器或预热达到催化温度后，废气进入RCO燃烧设备，VOCs在燃烧室内高温氧化并放出热量。
有害气体中的可燃组分在高温下氧化分解，对于CnHm和有机溶剂蒸汽氧化分解生成CO2和H2O并释放出大量热量。其反应方程式为：

1、设备安装施工
① 四级干式过滤器安装施工
凹印废气首先经过四级干式高精度过滤器，过滤器过滤等级分别为G4、F5、F7、F9，要求1μm以上漆雾、粉尘、颗粒物净化效率≥99%，以保障沸石转轮最佳使用寿命。

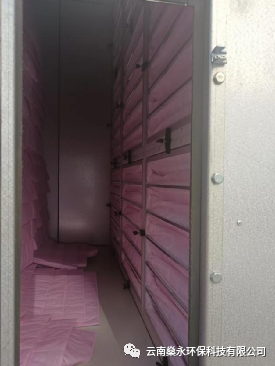

干式过滤器实物图

滤袋安装
  ② 沸石转轮安装施工
过滤后的废气进入沸石转轮后，转轮以较低的速度连续转动，废气由吸附风机吹入转轮吸附区，处理后的洁净气排入大气，当转轮吸附后转到脱附区，少量洁净气与RCO燃烧室高温气进行热交换后加热为热气（180℃~200℃）使被吸附的VOCs脱附再生，而脱附下来的高浓度废气进入RCO中高温氧化。

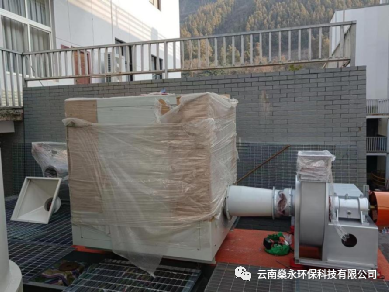

沸石转轮安装实物图
   ③ 蓄热式催化燃烧炉（RCO）安装施工
脱附下来的高浓度废气采用蓄热式催化燃烧炉RCO处理，设计风量5000Nm³/h，处理效率可达96%。RCO 主机由阻火除尘器、蓄热室、催化反应室、主排风机、控制系统、电加热组件以及催化剂组成，是设备的核心部件。

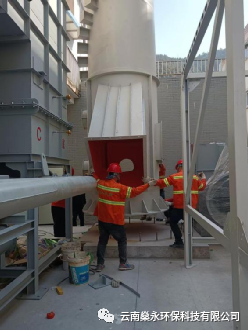

RCO安装施工

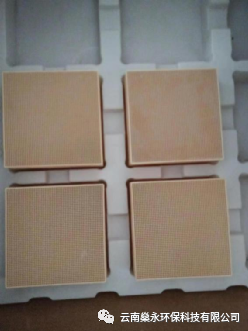

鞍环、蓄热陶瓷及催化剂填装
   ④ 阻火器安装施工
在设备的进口设置了阻火除尘装置，将生产线和处理设备之间的任何危险断开，同时处理废气源中的灰尘，保证废气的洁净度。装置正常运转。阻火器应能有效地防止火焰通过。

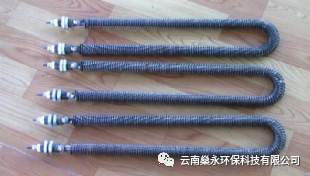

 ⑤ 电加热器安装施工  电加热组件为红外线电热管，利用电加热的辐射原理。电加热管由φ 16 高温薄管内衬高温氧化镁及电加热丝组成，具有效率高、散热快、寿命长等特点，严格按照国家标准制作和验收。


电加热器安装
⑥ 脱附电加热器安装施工
本项目系统二废气采用两吸一脱（在线脱附）模式，胶印、丝印和危废暂存间废气经吸附系统过滤后进入系统一烟囱排放，当活性炭达到饱和后，引系统一RCO炉排放净气进行脱附，脱附后的气体进入系统一RCO炉燃烧销毁。

脱附电加热器安装
 ⑦ 活性炭吸附设备安装施工系统二废气采用两吸一脱（在线脱附）模式，胶印、丝印和危废暂存间废气经吸附系统过滤后进入系统一烟囱排放，当活性炭达到饱和后，引系统一RCO炉排放净气进行脱附，脱附后的气体进入系统一RCO炉燃烧毁。



活性炭吸附设备安装

检修平台及烟囱安装
2、土建施工
本项目设备安装区域设置长27米、宽7.4米厚30cmC25混凝土筏板，垫层厚度10cm，垫层上设置间距100mm单层双向φ 12HRB400钢筋。土建流程：主体结构定位放线—清表—压实—防雷接地安装焊接—垫层浇筑—绑扎钢筋网—预埋件位置确定—检查调整—焊接固定—混凝土浇筑—保湿养护。

（清表）

（压实）

（防雷接地施工）

（垫层施工）

（钢筋绑扎）

（预埋螺栓安装）

（混凝土浇筑）

（成品养护）

（留 样）

（土建施工完成）
3、风管安装施工
风管制作工艺流程：施工准备→切角→调直→压加强筋→咬口→法兰成型→折弯→组装→加固→检验
风管系统安装流程：施工准备→支吊架制作→支吊架安装→风管连接安装→部件安装→漏光及漏风检测→复合检验

（风管到货）

（博斯特及6+1凹印机风管）

（博斯特风管）

（7+1印刷机风管）

（7+1印刷机及危废风管施工）

（6+1印刷机集气罩安装）
